複合土工膜的施工規範：

1. 鋪設前準備工作：地基處理，清掃土工膜鋪設麵，要（yào）求基體平整（zhěng），土（tǔ）體堅（jiān）實，不能凹凸不平，裂紋等，不能有尖銳物，十塊，鐵絲等，防滲範（fàn）圍內的草皮，樹根要清除，對於雜草要噴灑滅草劑。與（yǔ）膜接觸麵（miàn），鋪設（shè）粒徑小的砂土和黏土層作防護層，防（fáng）護層覆蓋厚度不宜小於30CM。

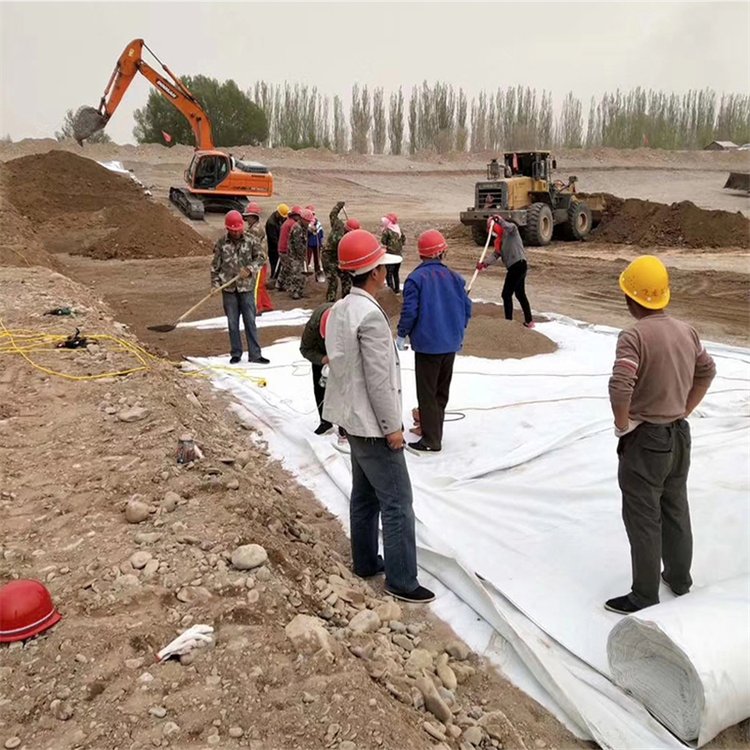

2. 鋪設方法：沿著一定的方向鋪設，同時不要拉的太緊，應留有一（yī）定伸縮量，以適（shì）應基體變形。土（tǔ）工膜兩邊均預留（liú）一定寬度的PE膜與PET織物不粘合層（céng）（即甩邊），鋪設時，要調整好（hǎo）每個（gè）單元土（tǔ）工膜的走向，以便於兩個單元土工膜的焊接。土工（gōng）膜鋪設好後，要用沙袋壓住，以防風沙影響下一步土工膜邊緣的焊接。

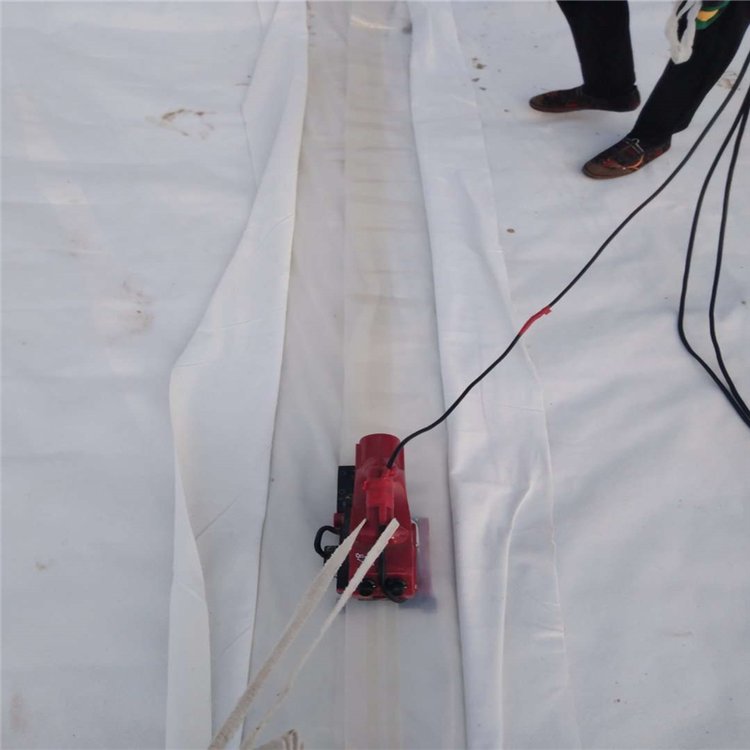

3. 土工膜焊接，接縫處理是施工關鍵程序，一般采用熱焊接方法，pe膜相連的表麵加熱處理，使之表麵熔化（huà），然後通過壓力，使之熔合（hé）成一體（tǐ）。對於鋪設好（hǎo）的土工膜，邊緣接縫處要求不（bú）能有油汙，水（shuǐ）分，塵土等。焊接前（qián）要調（diào）整好接縫處兩幅邊PE單膜，使之搭（dā）接一定的寬度，搭接寬度一般為6-8CM且平整，無白折皺。使用專用焊接機進行焊接。

4. 焊接質量檢測：檢測方法應采用充（chōng）氣法以及室內試（shì）驗，也可采用火花試驗或超聲波（bō）探（tàn）測法。檢測設備采（cǎi）用壓式檢測儀以及真空檢測儀。 焊縫質量要求：對雙（shuāng）縫充氣（qì）長度（dù）為30-60mm雙焊縫間（jiān）充（chōng）氣壓力達到0.15-0.2Mpa,保持1-5min，壓力無明顯下降（jiàng）為合（hé）格。對單焊縫（féng）和T形結點以及修補點（diǎn）應采取50*50cm方格進行真空檢測，真空壓力大於或（huò）等於0.005MPa，保持30s，肥皂液不（bú）起（qǐ）泡為合格。室內試驗，焊接抗拉強度應大於母材強度。質量（liàng）檢驗應（yīng）隨施工進（jìn）展進行。


5.

6.

7.
